Echte Projekte

Von der Idee zur greifbaren Lösung.

Einblicke in echte Aufgabenstellungen: vom erstmals greifbaren Entwicklungsprototyp bis zur Vorbereitung einer individuellen Ersatzteillösung.

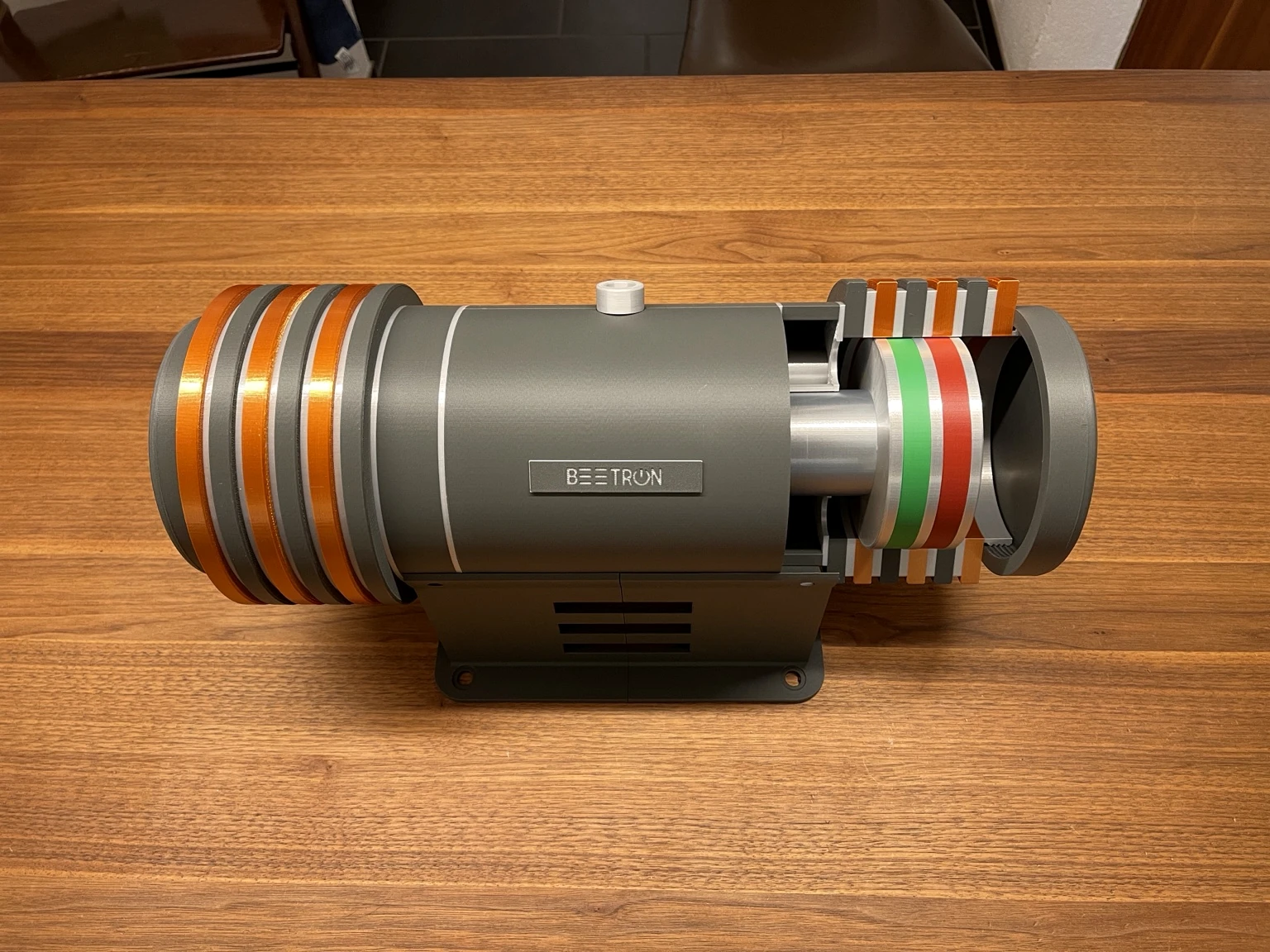

Prototyp für ein Entwicklungsunternehmen – Frontansicht

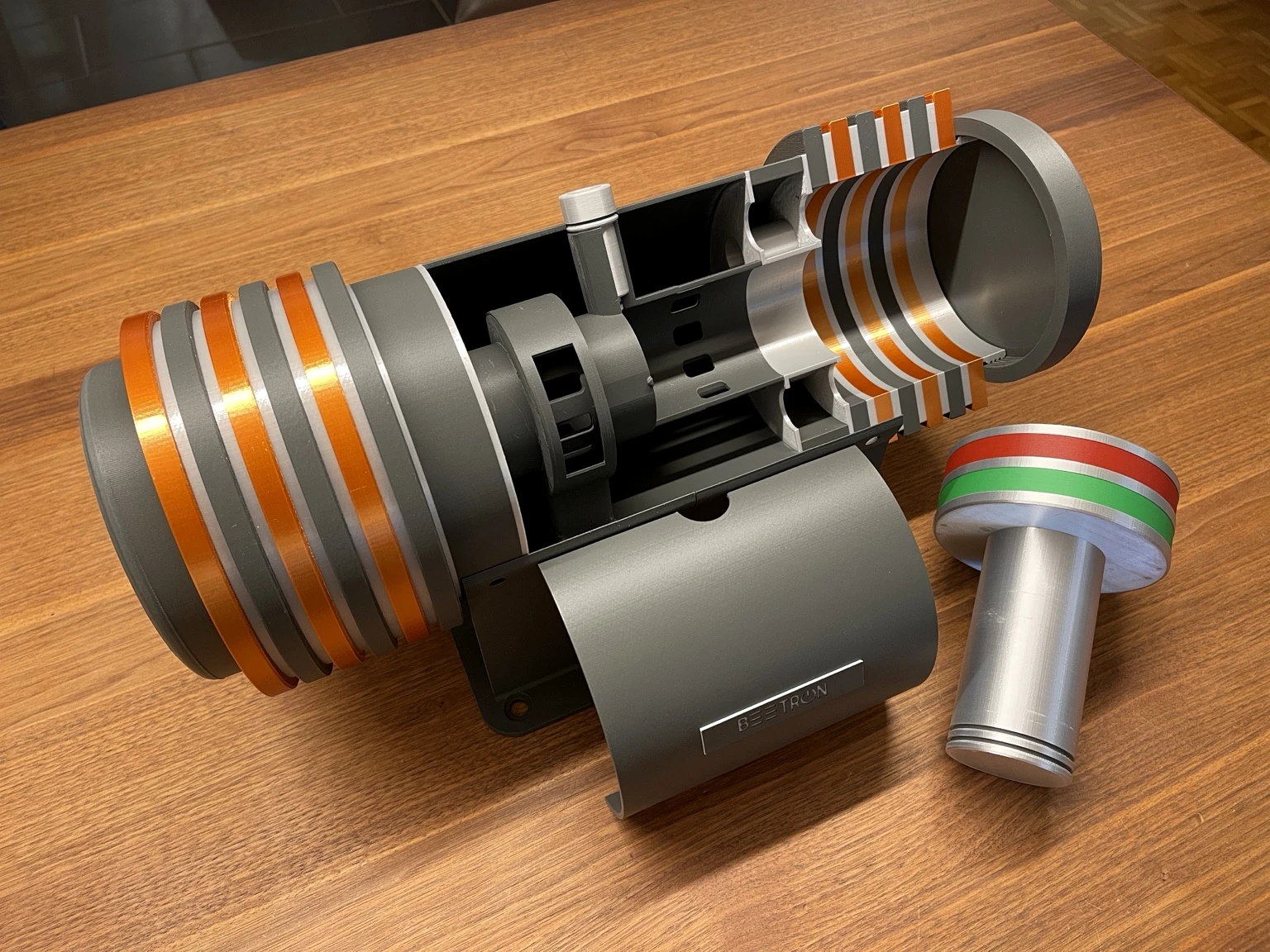

Prototyp für ein Entwicklungsunternehmen – zweite Ansicht

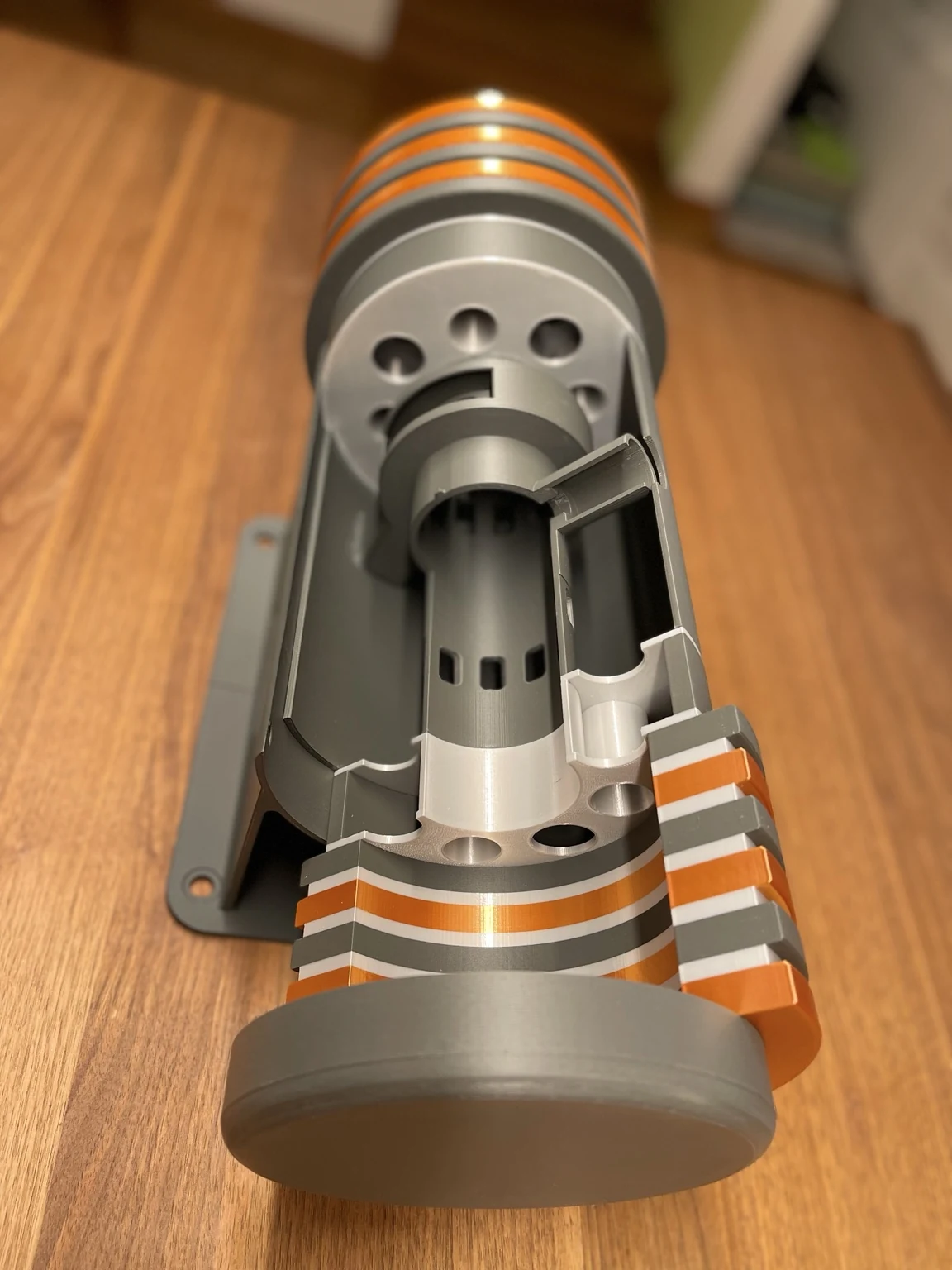

Beetron-Entwicklungsprototyp – Detailansicht des aufgeschnittenen 3D-Druckmodells

PROTOTYPEN

Prototyp · gefertigt

Prototyp für ein Entwicklungsunternehmen

Bereich: ProduktentwicklungGrundlage: CAD-DatenVerfahren: 3D-Druck

Reale Referenz: Das erste physische Modell machte die digitale Konstruktion erstmals unmittelbar begutachtbar.

Auf Basis bereitgestellter CAD-Daten fertigten wir einen Prototypen für ein Entwicklungsunternehmen. Damit konnte das entwickelte Konzept erstmals als reales, physisches Modell begutachtet und in die Hand genommen werden.

CAD-Daten des Kunden Fertigung im 3D-Druck Physisches Modell zur Prüfung

Projekt im Detail ansehen

Ausgangslage

Ein Entwicklungsunternehmen benötigte ein erstes physisches Modell auf Basis seiner CAD-Konstruktion.

Unser Beitrag

Fertigung eines greifbaren Prototyps mittels 3D-Druck, um Form und Konstruktion am realen Objekt zu betrachten.

Ergebnis

Ein erstes reales Modell als Grundlage für die weitere Entwicklungsbeurteilung.

Ähnlichen Prototyp anfragen

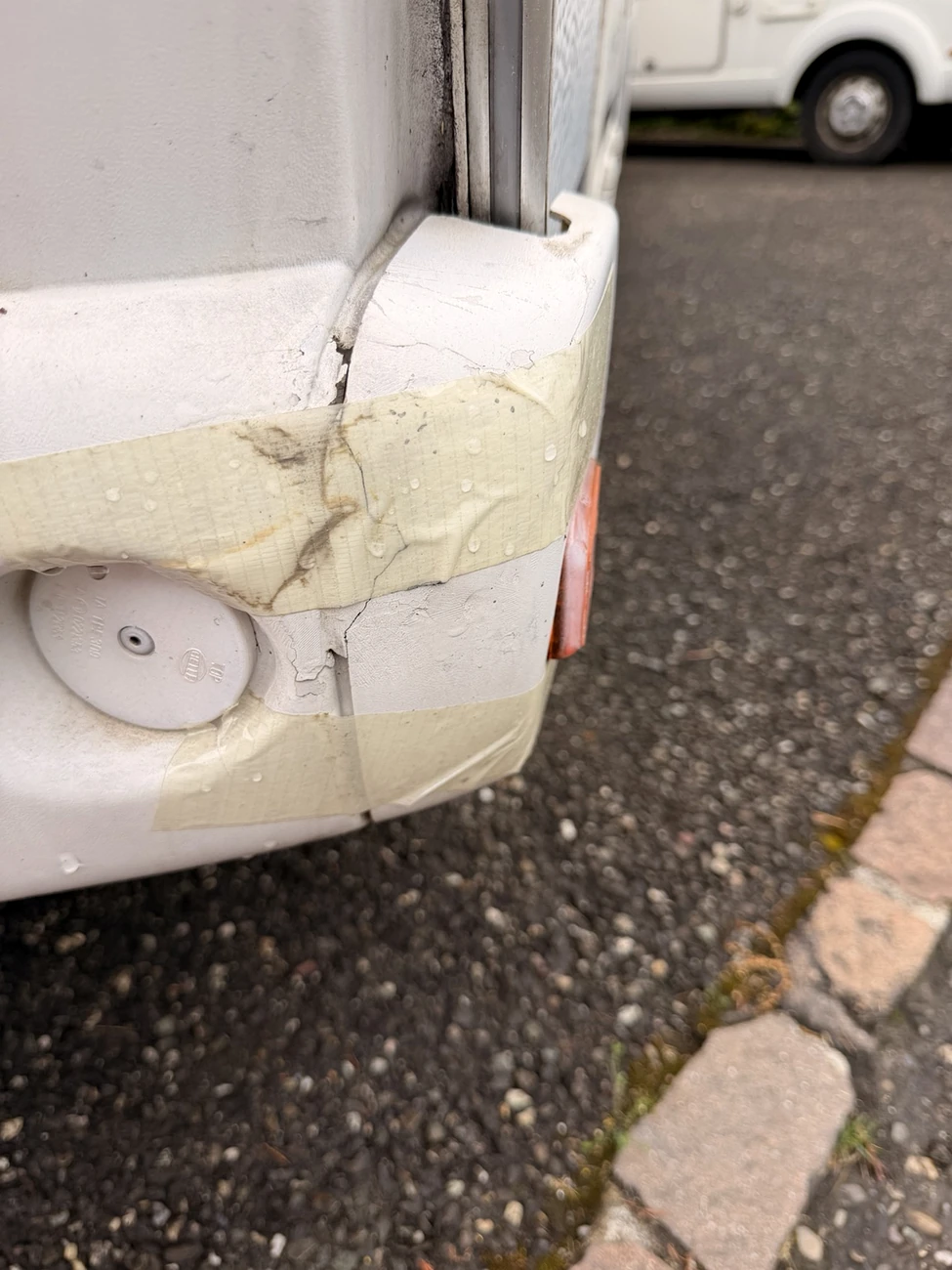

Detail der beschädigten Stossstangenecke

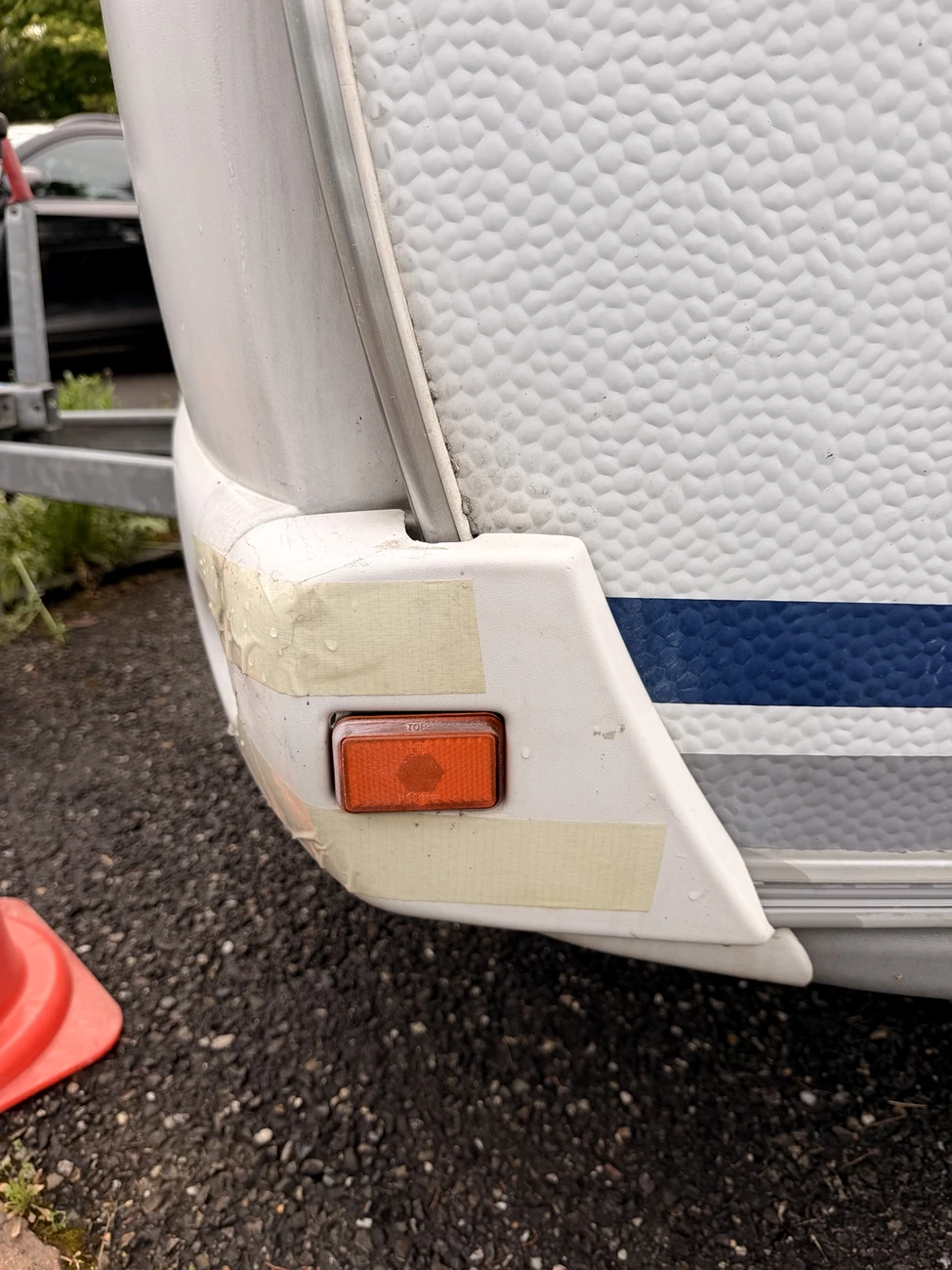

Weitere Ansicht der beschädigten Stossstangenecke

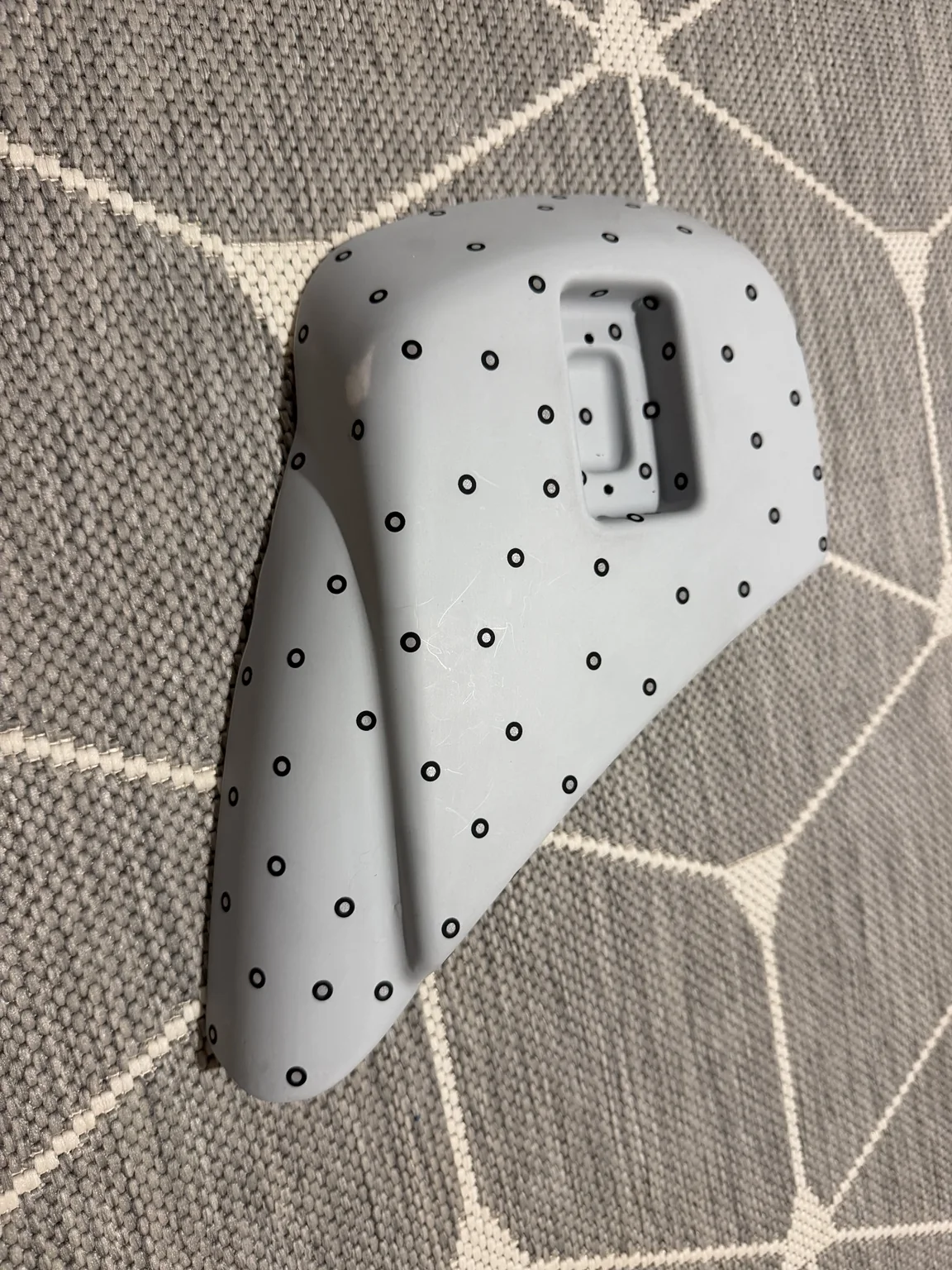

Graues Caravan-Originalteil mit Markierungen zur 3D-Erfassung — Originalteil mit Scan-Markierungen

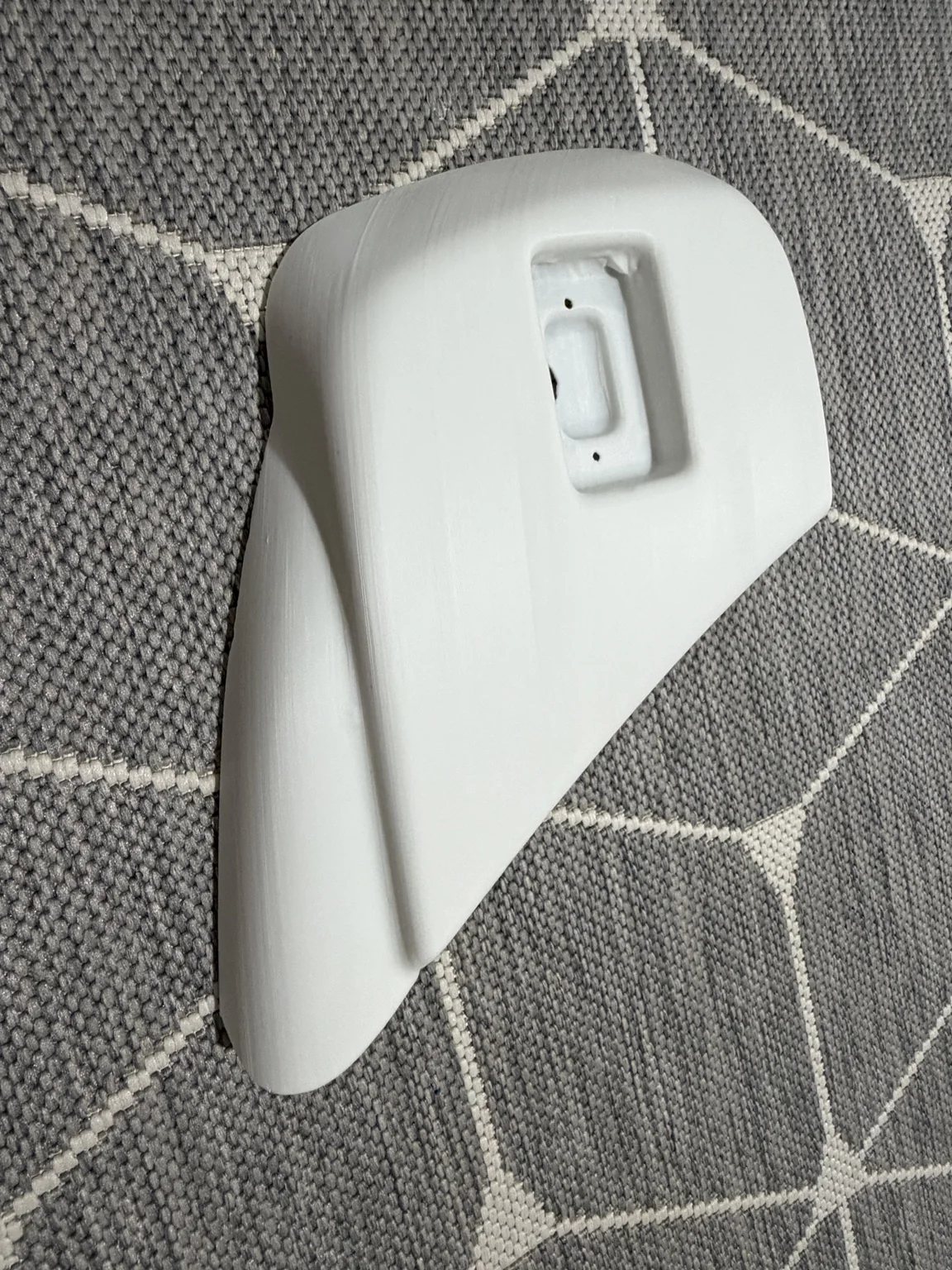

Weisses 3D-gedrucktes Caravan-Ersatzteil mit Befestigungsaufnahme — 3D-gedruckter Nachbau

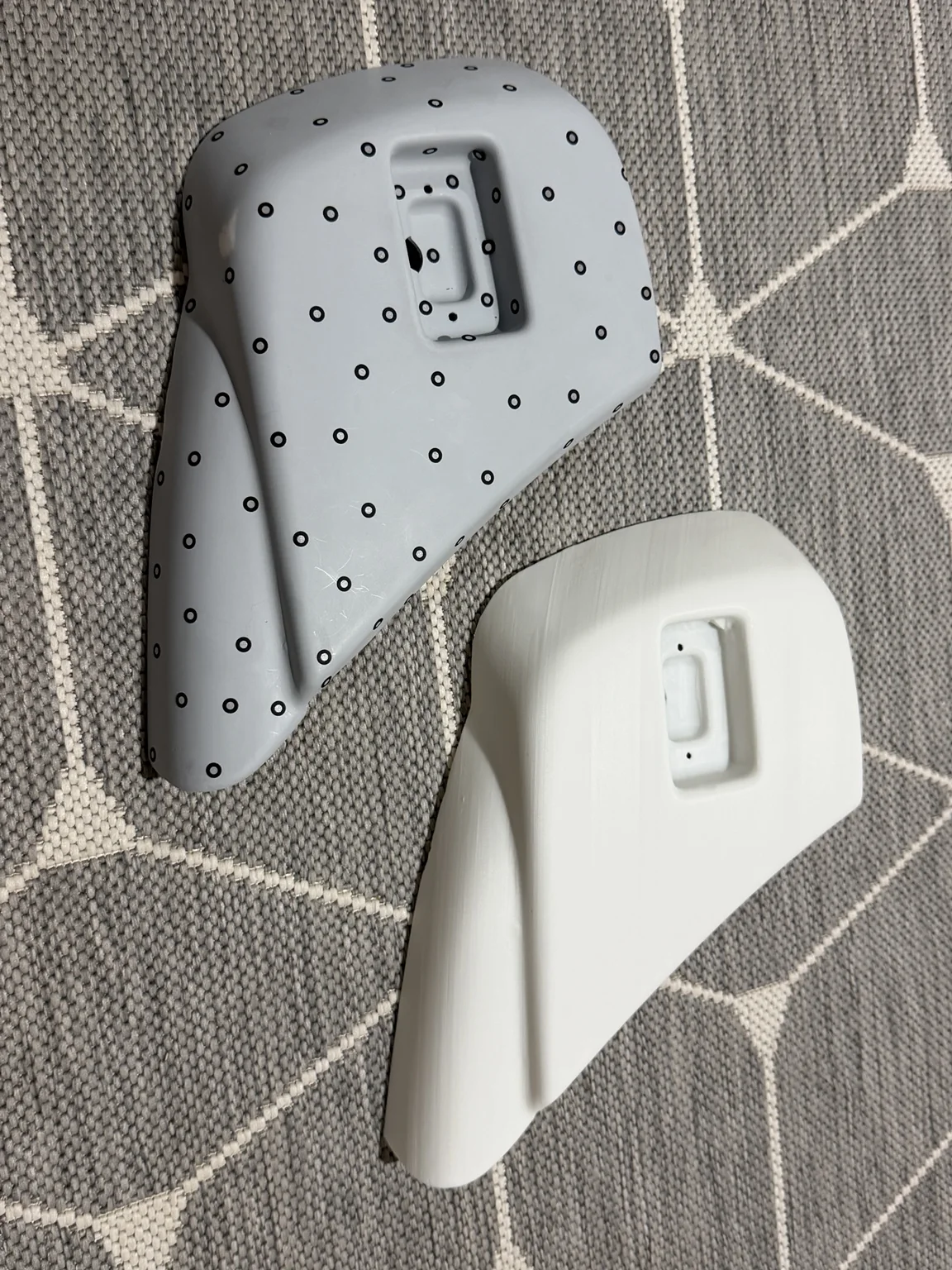

Originalteil und gedruckter Nachbau im direkten Vergleich — Original und Nachbau im Vergleich

ERSATZTEILE

Caravan · Nachbau gedruckt

Caravan-Verkleidung: Ersatzteilprojekt

Bereich: ErsatzteileGrundlage: beschädigtes OriginalteilStatus: Erster Nachbau gedruckt

Wenn ein Kunststoffteil nicht mehr reparierbar oder nicht mehr lieferbar ist.

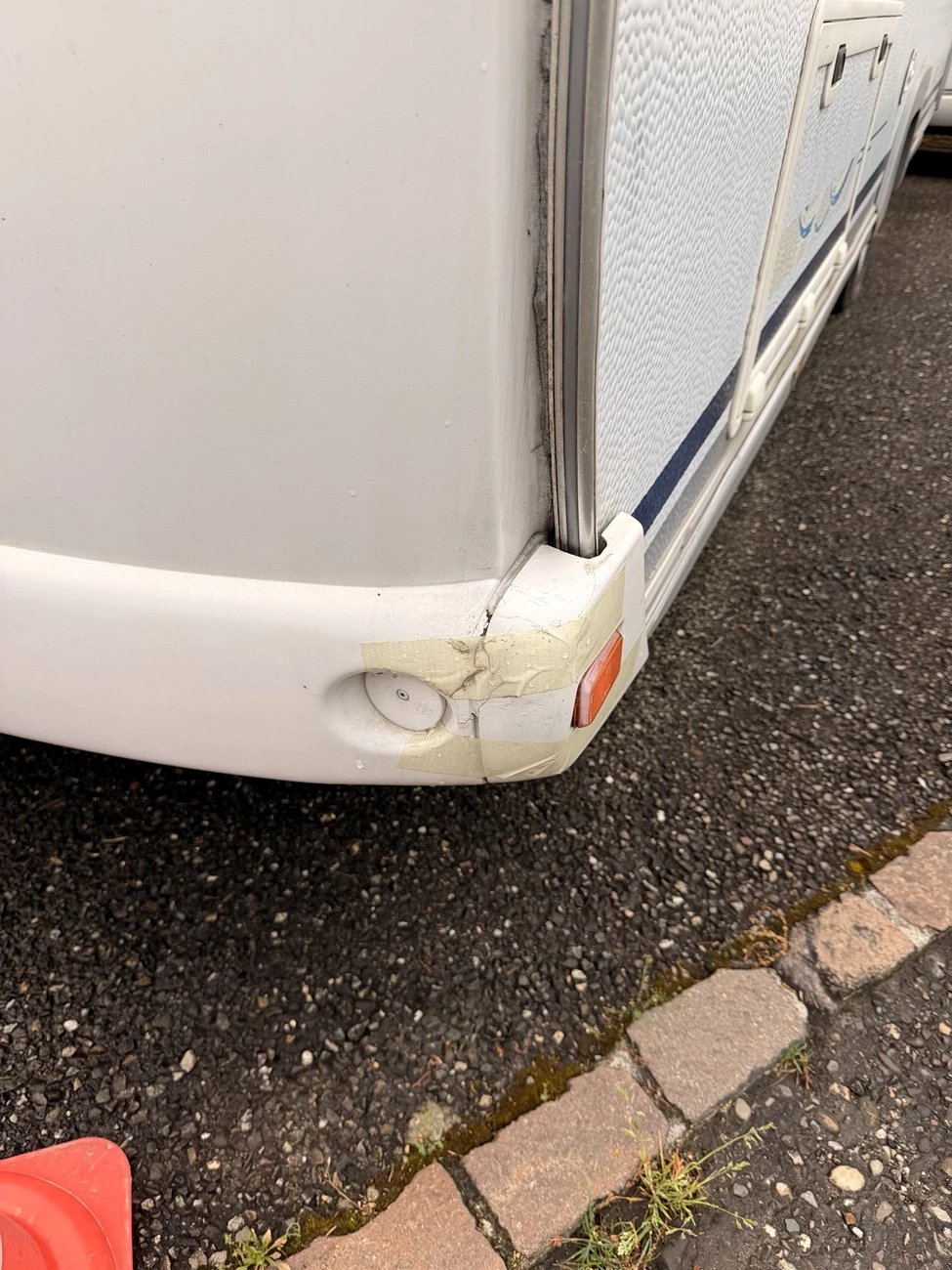

Ausgangspunkt war ein beschädigtes Verkleidungsteil an einem Caravan. Risse, Bruchstellen und die komplexe Geometrie machten eine Reparatur schwierig. Das Original wurde als Vorlage für die digitale Nachkonstruktion verwendet. Die neuen Bilder zeigen einen bereits 3D-gedruckten Nachbau neben dem Original. Passgenauigkeit und Einsatztauglichkeit sind damit noch nicht abschliessend nachgewiesen.

Projekt im Detail ansehen

Ausgangslage

Ein Caravan-Verkleidungsteil ist beschädigt; Form und Bruchstellen erschweren die Reparatur.

Umsetzung

Originalteil mit Markierungen zur 3D-Erfassung dokumentiert und einen ersten Ersatzteil-Nachbau im 3D-Druck hergestellt.

Projektstatus

Ein gedruckter Nachbau liegt vor. Montage, Passform und Belastbarkeit sind anhand der Fotos allein nicht bestätigt.

Ersatzteil prüfen lassen
